บอลวาล์วหน้าแปลนแบบล็อคได้
มีจำหน่ายในขนาด ½"–4" (DN15–DN100), ตัว CF8/CF8M, PTFE หรือเบาะนั่งอุณหภูมิสูง-ถึง 240 องศา ยอมรับเครื่องหมาย OEM และการเจาะหน้าแปลนแบบกำหนดเองสำหรับโครงการและคำสั่งการจัดจำหน่าย
รายละเอียดสินค้า
เจ้อเจียง Leadtek Fluid Technology Co. , Ltd. เป็นหนึ่งในผู้ผลิตและซัพพลายเออร์ที่มีประสบการณ์มากที่สุดของบอลวาล์วหน้าแปลนที่จับล็อคได้ในประเทศจีน โปรดอย่าลังเลที่จะซื้อบอลวาล์วหน้าแปลนจับล็อคแบบกำหนดเองได้ในราคาที่แข่งขันจากโรงงานของเรา นอกจากนี้ยังมีตัวอย่างฟรีอีกด้วย
ทำไมต้องมาจาก LEADTEK
JIS B 2220 ประเภท 10K - ตรวจสอบมิติแล้ว
ขนาดการเจาะหน้าแปลน ใบหน้าที่ยกขึ้น และขนาดวงกลมโบลต์ได้รับการตรวจสอบโดยเทียบกับ JIS B 2220 ในทุกชุดการผลิต - ซึ่งไม่ได้สันนิษฐานจากการวาด ลด-ความเข้ากันได้กับหน้าแปลนผสมพันธุ์มาตรฐาน JIS- โดยไม่จำเป็นต้องแก้ไขไซต์
LOTO-มีด้ามจับแบบล็อคได้ตามมาตรฐาน
คันโยกสแตนเลสหล่อพร้อมแถบแม่กุญแจในตัว ยอมรับแม่กุญแจมาตรฐานสำหรับการล็อคตำแหน่งเปิด/ปิด - รองรับการปฏิบัติตามข้อกำหนดการแยกพลังงานโดยตรงโดยไม่ต้องจัดซื้อฮาร์ดแวร์เพิ่มเติม
ไฟไหม้-ปลอดภัยและต่อต้าน-คงที่ - BOM ของโครงการพร้อมแล้ว
คุณสมบัติทั้งสองนี้เป็นมาตรฐานในทุกยูนิต ไม่มีค่าธรรมเนียม ไม่มีคำสั่งพิเศษ เหมาะสำหรับการรวมโดยตรงไว้ในรายการวัสดุน้ำมันและก๊าซ ปิโตรเคมี และโครงการ LNG ซึ่งเป็นข้อกำหนดเฉพาะที่จำเป็น
อุปทานตลาด JIS ตั้งแต่ปี 2013
การขยายธุรกิจไปยังต่างประเทศครั้งแรกของ LEADTEK คือตลาดเกาหลีใต้ในปี 2013 วาล์วมาตรฐาน JIS- เป็นสายผลิตภัณฑ์หลักที่มีประวัติการส่งออกที่ได้รับการบันทึกไว้มากว่าทศวรรษ - ไม่ใช่หมวดหมู่ผลิตภัณฑ์ใหม่ที่สร้างขึ้นเพื่อไล่ตามความต้องการ
ชุดเอกสารการควบคุมคุณภาพฉบับเต็ม
MTR, ใบรับรองการทดสอบแรงดัน, รายงานการตรวจสอบขนาด และการประสานงานการตรวจสอบโดยบุคคลที่สาม- (SGS / BV / TÜV) มีให้บริการตามคำขอ เหมาะสำหรับโครงการที่ต้องการการตรวจสอบย้อนกลับวัสดุและเอกสารการตรวจสอบอย่างครบถ้วน
OEM และฉลากส่วนตัวสำหรับผู้จัดจำหน่าย
การแกะสลักด้วยเลเซอร์แบบกำหนดเอง รูปแบบการเจาะหน้าแปลน การอัพเกรดวัสดุเบาะนั่ง และบรรจุภัณฑ์ที่มีตราสินค้า ขั้นต่ำตั้งแต่ 100 ชิ้นต่อขนาด/ข้อมูลจำเพาะ ทีมส่งออกโดยเฉพาะจะจัดการเอกสารและโลจิสติกส์สำหรับปลายทางของประเทศ 80+
ภาพรวมผลิตภัณฑ์
บอลวาล์วหน้าแปลนแบบล็อคได้คืออะไร?
สำหรับวิศวกรฝ่ายจัดซื้อที่ระบุตามมาตรฐานโครงการ JIS B วาล์วนี้จะตอบจุดตรวจสอบ RFQ ทั่วไปสามจุดในรายการเดียว: การเชื่อมต่อปลายหน้าแปลนกับ JIS B 2220 Type 10K, ด้ามจับแบบล็อคได้สำหรับการปฏิบัติตามข้อกำหนดการแยก LOTO และการก่อสร้างแบบคงที่-ปลอดภัย / ป้องกัน- สำหรับการจำแนกประเภทพื้นที่อันตราย ตัวหล่อที่ลงทุน 2- ชิ้น (CF8 หรือ CF8M) ได้รับการตรวจสอบเชิงมิติกับ JIS B 2002 แบบเผชิญหน้ากัน- และตรวจสอบตาม JIS B 2003 - ด้วยความสามารถในการตรวจสอบย้อนกลับของวัสดุทั้งหมดได้ตามคำขอ
สำหรับผู้สร้างอุปกรณ์ OEM การออกแบบ-หน้าแปลนเจาะแบบเต็มให้จุดแยกที่เป็นกลางของ Cv- ที่รวมเข้ากับท่อส่งลื่นไถลมาตรฐาน JIS- โดยตรงโดยไม่ต้องใช้ตัวลดหรืออะแดปเตอร์
| การจัดซื้อจากแหล่งเดียว-- ปลายหน้าแปลนช่วยขจัดข้อต่อหน้าแปลนที่แยกจากกัน | โลโต้-พร้อมแล้วที่จับแบบล็อคได้ - รองรับการปฏิบัติตามข้อกำหนดการแยกพลังงานโดยไม่ต้องใช้ฮาร์ดแวร์เพิ่มเติม |
| การออกแบบที่ปลอดภัยจากอัคคีภัย-- เหมาะสำหรับข้อกำหนดใน BOM ของโครงการน้ำมันและก๊าซ และปิโตรเคมี | การออกแบบป้องกันไฟฟ้าสถิต-- มาตรฐานในทุกหน่วย ตรงตามข้อกำหนดการติดตั้งโซน EX- |
ข้อมูลจำเพาะทางเทคนิค
ข้อมูลจำเพาะทั่วไป
| พารามิเตอร์ | รายละเอียด |
|---|---|
| ชื่อสินค้า | บอลวาล์วหน้าแปลนที่มือจับล็อคได้ (2 ชิ้น, ประเภท JIS 10K) |
| มาตรฐานการออกแบบ | ASME B16.34 |
| ระดับความดัน | แบบ 10K |
| เผชิญ-ต่อ-เผชิญหน้ามาตรฐาน | มาตรฐาน JIS บี 2002 |
| มาตรฐานหน้าแปลน | JIS B 2220 |
| มาตรฐานการตรวจสอบ | มาตรฐาน JIS บี 2003 |
| สื่อที่เกี่ยวข้อง | น้ำ, น้ำมัน, แก๊ส |
| ช่วงอุณหภูมิ | -40 องศาถึง 200 องศา (M111) / -40 องศาถึง 240 องศา (M111+20%CF) |
| วิธีการหล่อ | การหล่อการลงทุนที่แม่นยำ |
| การออกแบบป้องกันไฟฟ้าสถิตย์ | มาตรฐาน |
| การออกแบบที่ปลอดภัยจากอัคคีภัย | มาตรฐาน |
| การปฏิบัติตาม RoHS | ใช่ - ผ่านการทดสอบ RoHS |
วัสดุก่อสร้าง
| เลขที่ | ส่วนหนึ่ง | CF8 (SS304) | CF8M (SS316) |
|---|---|---|---|
| 1 | ร่างกาย | ซีเอฟ8 | CF8M |
| 2 | ฝากระโปรง | ซีเอฟ8 | CF8M |
| 3 | ที่นั่ง | PTFE / PTFE+20%CF | PTFE / PTFE+20%CF |
| 4 | ลูกบอล | F304 | F316 |
| 5 | สตั๊ด | F304 | F304 |
| 6 | นัท | A2-70 | A2-70 |
| 7 | เครื่องซักผ้าสปริง | เอสเอส304 | เอสเอส304 |
| 8 | ปะเก็นฝากระโปรง | PTFE / PTFE+20%CF | PTFE / PTFE+20%CF |
| 9 | ก้าน | F304 | F316 |
| 10 | เครื่องซักผ้าแทง | PTFE+15%GF / PTFE+20%CF | PTFE+15%GF / PTFE+20%CF |
| 11 | เครื่องซักผ้าบรรจุ | PTFE / PTFE+20%CF | PTFE / PTFE+20%CF |
| 12 | หน้าแปลนต่อม | ซีเอฟ8 | ซีเอฟ8 |
| 13 | จุกปิด | F304 | F304 |
| 14 | สตั๊ด | F304 | F304 |
| 15 | รับมือ | ซีเอฟ8 | ซีเอฟ8 |
| 16 | สกรูจม | 304 | 304 |
ข้อมูลมิติ - ตัวเครื่องหลัก (หน่วย: มม.)
| ขนาด | d | L | H1 | H | E |
|---|---|---|---|---|---|
| ½" | 15 | 108 | 42.5 | 81.5 | 120 |
| ¾" | 20 | 117 | 46 | 85 | 120 |
| 1" | 25 | 127 | 57.5 | 98.5 | 150 |
| 1¼" | 32 | 140 | 63 | 73 | 150 |
| 1½" | 38 | 165 | 73 | 104 | 190 |
| 2" | 50 | 178 | 81.5 | 121 | 190 |
| 2½" | 65 | 190 | 104 | 159.5 | 260 |
| 3" | 76 | 203 | 112 | 167.5 | 260 |
| 4" | 100 | 229 | 130 | 191.5 | 320 |
ข้อมูลมิติหน้าแปลน (หน่วย: มม.)
| ขนาด | D | K | R | T | f | n-h |
|---|---|---|---|---|---|---|
| ½" | 95 | 70 | 51 | 12 | 1 | 4-15 |
| ¾" | 100 | 75 | 56 | 14 | 1 | 4-15 |
| 1" | 125 | 90 | 67 | 14 | 1 | 4-19 |
| 1¼" | 135 | 100 | 76 | 16 | 2 | 4-19 |
| 1½" | 140 | 105 | 81 | 16 | 2 | 4-19 |
| 2" | 155 | 120 | 96 | 16 | 2 | 4-19 |
| 2½" | 175 | 140 | 116 | 18 | 2 | 4-19 |
| 3" | 185 | 150 | 126 | 18 | 2 | 8-19 |
| 4" | 210 | 175 | 151 | 18 | 2 | 8-19 |
d=เส้นผ่านศูนย์กลางรูเจาะ|L=หน้า-ถึง-หน้า|H1=ความสูง (เปิด)|H=ความสูง (ปิด)|E=ความยาวด้ามจับ|D=หน้าแปลน OD |
K=วงกลมสายฟ้า|R=เจาะ|T=ความหนาของหน้าแปลน|f=ความสูงของใบหน้าที่ยกขึ้น|n-h=รูโบลต์ × เส้นผ่านศูนย์กลางรู
คุณสมบัติการออกแบบ
มือจับก้านโยกแบบล็อคได้ - เป็นไปตามมาตรฐาน LOTO
คันโยกทำจากสแตนเลสหล่อมีแถบล็อครูทะลุ- เพื่อรองรับแม่กุญแจมาตรฐาน (ไม่รวมมาด้วย) เพื่อยึดวาล์วให้อยู่ในตำแหน่งเปิดหรือปิด ขจัดความจำเป็นในการใช้อุปกรณ์ล็อคแยกต่างหากบนด้ามจับ - รองรับกระบวนการแยกพลังงาน LOTO (Lockout/Tagout) โดยตรงซึ่งจำเป็นในระบบการจัดการความปลอดภัยทางอุตสาหกรรมส่วนใหญ่
ไฟ-การออกแบบที่ปลอดภัย
รูปทรงของตัวถังและฝากระโปรงรักษาความสมบูรณ์ของการควบคุมแรงดันที่อุณหภูมิสูงในสภาวะที่เกิดเพลิงไหม้ - ซึ่งเป็นข้อกำหนดข้อกำหนดบังคับสำหรับ BOM ของโครงการน้ำมันและก๊าซ ปิโตรเคมี และ LNG จำนวนมาก ได้รับการตรวจสอบตามโปรโตคอลการทดสอบอัคคีภัยมาตรฐาน
การออกแบบป้องกันไฟฟ้าสถิตย์- (มาตรฐาน)
เส้นทางนำไฟฟ้าระหว่างลูกบอล ก้าน และตัวเครื่องได้รับการดูแลให้เป็นมาตรฐาน - กระจายการสะสมประจุไฟฟ้าสถิตจากตัวกลางที่ไหล จำเป็นสำหรับบริการของเหลวและก๊าซไวไฟในพื้นที่อันตรายที่จัดประเภท มีการระบุตัวเลือกป้องกัน-คงที่; ยืนยันกับข้อกำหนดโครงการของคุณ
เบาะหลังและการรั่วไหลหลายครั้ง-การออกแบบที่ป้องกันการรั่วซึม
ซีลบรรจุรองที่อยู่ด้านหลังการบรรจุก้านหลักเป็นอุปสรรคเพิ่มเติมต่อการปล่อยก๊าซเรือนกระจกที่หลบหนี - ทำให้สามารถตรวจสอบหรือปรับเปลี่ยนการบรรจุลำต้นภายใต้แรงกดดันในการทำงาน สำหรับนักวางแผนการบำรุงรักษาที่จัดการวาล์วจำนวนมาก ไม่จำเป็นต้องกำหนดเวลาการถอดวาล์วทั้งหมดสำหรับการตรวจสอบการบรรจุตามปกติ
ใน-การปรับเปลี่ยนการบรรจุบริการ
การบีบอัดการอัดก้านสามารถเพิ่มขึ้นในการให้บริการ-โดยไม่ทำให้การเชื่อมต่อหน้าแปลนขาดหรือถอดวาล์วออกจากท่อ ในการใช้งานรอบสูง-หรืองานที่เน้นความร้อนซึ่งการสึกหรอของบรรจุภัณฑ์ถูกเร่ง คุณลักษณะนี้จะช่วยลดต้นทุนค่าแรงในการบำรุงรักษาต่อวาล์วต่อปีได้โดยตรง
การออกแบบเบื่อเต็ม
เส้นผ่านศูนย์กลางเจาะทะลุ-ตรงกับขนาดท่อที่ระบุ - โดยจะรักษาค่า Cv ของระบบและขจัดการเพิ่มขึ้นของความเร็วเฉพาะจุดซึ่งทำให้เกิดการกัดเซาะที่-ที่นั่งในการเจาะลดลง สำหรับวิศวกรกระบวนการในการปรับสมดุลแรงดันระหว่างท่อ วาล์วแยกที่มีหน้าแปลนเจาะเต็ม-จะช่วยลดแรงดันตกในแบบจำลองระบบ
การออกแบบซีลและป้องกันก้านที่นั่งแบบยืดหยุ่น-
ที่นั่ง PTFE ที่มีพลัง pring- ช่วยให้เกิดฟองอากาศที่สม่ำเสมอ- การปิดเครื่องที่แน่นหนาตลอดวงจรความร้อนและความผันผวนของแรงดัน ส่วนยึดก้านดีดออก-ป้องกันก้านระเบิดภายใต้แรงดันเต็มพิกัด - ซึ่งเป็นคุณลักษณะด้านความปลอดภัยที่ไม่สามารถ-ต่อรองได้สำหรับการบริการที่มีแรงดัน

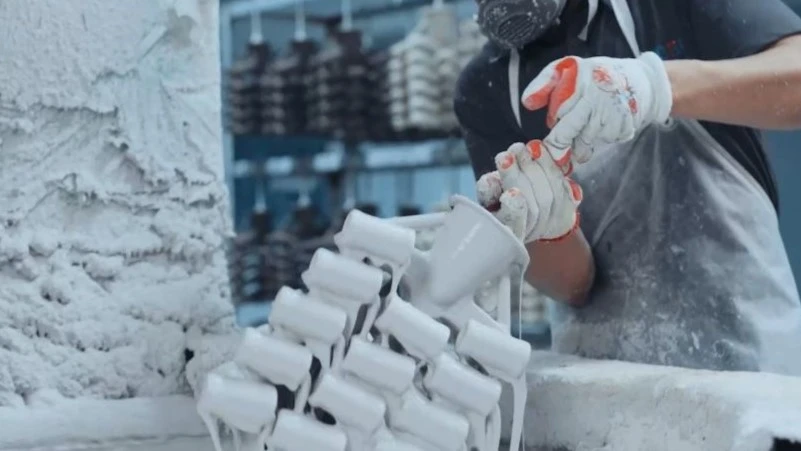

การลงทุนหล่อร่างกาย
การหล่อด้วยขี้ผึ้งที่สูญเสีย-จะควบคุมโครงสร้างของเกรนในขั้นตอนการหล่อ - ทำให้เกิดตัวถังสเตนเลสสตีลที่มีความหนาแน่นและสม่ำเสมอมากกว่าการหล่อทราย โดยมีความคลาดเคลื่อนของขนาดการหล่อที่เข้มงวดกว่า- สำหรับทีมตรวจสอบที่เข้ามา หมายถึงความไม่สอดคล้องกันน้อยลง-ในมิติที่สำคัญ เช่น ความเรียบของหน้าแปลนและตำแหน่งวงกลมของสลักเกลียว
การปรับแต่งและการสนับสนุน OEM
LEADTEK รองรับการปรับแต่งเต็มรูปแบบสำหรับผู้จัดจำหน่าย ผู้สร้างอุปกรณ์ OEM และการจัดซื้อโครงการ EPC:
| ตัวเลือกการปรับแต่ง | รายละเอียด |
|---|---|
| เกรดวัสดุ | CF8 (SS304) / CF8M (SS316) ตัวเครื่องและภายใน |
| มาตรฐานหน้าแปลน | มาตรฐาน JIS B 2220 ประเภท 10K; รูปแบบการเจาะอื่น ๆ ตามคำขอ |
| คลาสความดัน | ประเภทมาตรฐาน 10K; หารือเกี่ยวกับเรตติ้งที่สูงขึ้นกับทีมวิศวกร |
| วัสดุที่นั่ง | PTFE (มาตรฐาน) / PTFE+20%CF (อุณหภูมิสูง- ถึง 200 องศา / 240 องศา ) |
| จัดการเสร็จสิ้น | มาตรฐาน CF8 หล่อ / ขัดเงา / เคลือบตามคำขอ |
| การทำเครื่องหมายและการแกะสลัก | โลโก้ที่กำหนดเอง หมายเลขชิ้นส่วน ระดับความดัน - สลักด้วยเลเซอร์บนตัวเครื่อง |
| บรรจุภัณฑ์ | กล่องแบรนด์ Neutral / OEM- แผ่นป้องกันหน้าแปลน ฝาครอบปลาย |
| เอกสารรับรอง | MTR, ใบรับรองการทดสอบแรงดัน, ประกาศ RoHS, เอกสารการทดสอบอัคคีภัยตามคำขอ |
ปริมาณการสั่งซื้อขั้นต่ำ:ตั้งแต่ 100 ชิ้นต่อขนาด/ข้อมูลจำเพาะสำหรับการกำหนดค่ามาตรฐาน คำสั่งซื้อตัวอย่างที่ได้รับการยอมรับสำหรับผู้ซื้อที่มีคุณสมบัติเหมาะสม - ติดต่อทีมส่งออกของเรา
การประกันคุณภาพและการรับรอง
บอลวาล์วหน้าแปลนแบบล็อคได้ทุกชิ้นผ่านกระบวนการควบคุมคุณภาพต่อไปนี้ก่อนจัดส่ง:
การทดสอบเชลล์อุทกสถิต 100%- ตาม JIS B 2003
การทดสอบการรั่วไหลของที่นั่ง 100%- ฟองสบู่- การตรวจสอบการปิดเครื่องที่แน่นหนา
การตรวจสอบมิติ- หน้า-ถึง-หน้า (JIS B 2002), การเจาะหน้าแปลน (JIS B 2220)
การตรวจสอบย้อนกลับของวัสดุหมายเลขความร้อน - เชื่อมโยงกับรายงานการทดสอบโรงสี
การตรวจสอบเธรดและพอดีตรวจสอบตำแหน่งรูสตั๊ดและเส้นผ่านศูนย์กลาง - ตามมาตรฐานหน้าแปลน
การรับรองที่จัดขึ้นโดย LEADTEK
- ISO 9001 · ISO 14001 · ISO 45001
- ซีอี
- เคซี
- TS
- เป็นไปตามมาตรฐาน RoHS
- องค์กรเทคโนโลยีชั้นสูง- (China MIIT)
- ใบอนุญาตการผลิตอุปกรณ์พิเศษ
- 40+ เทคโนโลยีที่ได้รับการจดสิทธิบัตร
- 1 เครื่องหมายการค้าระหว่างประเทศ
- 4 เครื่องหมายการค้าภายในประเทศ
รายงานการทดสอบโรงงาน ใบรับรองการทดสอบแรงดัน และการตรวจสอบโดยบุคคลที่สาม- (SGS, BV, TÜV) สำหรับการสั่งซื้อโครงการตามคำขอ
การใช้งานในอุตสาหกรรม
น้ำมันและก๊าซ - ต้นน้ำ กลางน้ำ และการกลั่น
ข้อกำหนดเฉพาะของโครงการสำหรับการบริการไฮโดรคาร์บอนจำเป็นต้องมีปลายหน้าแปลน -โครงสร้างที่ปลอดภัยจากอัคคีภัย การออกแบบที่ป้องกัน-สถิต และด้ามจับแยกส่วนแบบล็อคได้ที่จุด LOTO - วาล์วนี้มีคุณสมบัติตรงทั้งสี่ประการเป็นมาตรฐาน โดยไม่มีเส้น-เบี่ยงเบนรายการ ตัวเครื่อง CF8M (SS316) และชิ้นส่วนภายใน F316 ครอบคลุม H₂S และสภาพแวดล้อมไฮโดรคาร์บอนที่มีฤทธิ์กัดกร่อน โดยไม่ต้องมีคำสั่งอัปเกรดวัสดุ
กระบวนการปิโตรเคมีและเคมี
เส้นทางการไหลของเจาะเต็ม- ที่นั่ง PTFE+20% CF ที่ระดับ 240 องศา และการออกแบบ-ป้องกันไฟฟ้าสถิต-ในตัว ระบุจุดตรวจสอบข้อมูลจำเพาะทั่วไปสามจุดสำหรับวาล์วแยกบนสายสื่อเชิงรุก - ในการกำหนดค่ามาตรฐานเดียว สำหรับทีมจัดซื้อที่รวบรวมผู้จำหน่ายวาล์วทั่วทั้งโครงการ ไม่จำเป็นต้องแยกตัวแปรวาล์วอุณหภูมิสูง-ในสายการผลิตส่วนใหญ่
โครงสร้างพื้นฐานการจำหน่าย LNG และก๊าซ
-โครงสร้างตัวถังที่ปลอดภัย ด้ามจับแยกที่ล็อคได้ และ-เส้นทางการไหลของเจาะเต็ม ครอบคลุมข้อกำหนดมาตรฐานสำหรับวาล์วที่ทำงานด้วยตนเองในสถานี LNG และท่อจ่ายก๊าซ สำหรับการบริการที่ต่ำกว่า -40 องศา โปรดปรึกษาทีมวิศวกรของเราเพื่อยืนยันความเข้ากันได้ของวัสดุที่นั่งก่อนที่จะระบุ
การบำบัดน้ำและโครงสร้างพื้นฐานของเทศบาล
การผลิตไฟฟ้าและสาธารณูปโภค
HVAC และเครื่องจักรกลในอาคาร (ขนาดเชิงพาณิชย์และอุตสาหกรรม)
อุปกรณ์ OEM และแผ่นกันลื่น-ชุดประกอบแบบติดตั้ง
ขั้นต่ำ
ขั้นตอนที่ 1 - ส่ง RFQ ของคุณ
ระบุ: ขนาด ปริมาณ เกรดวัสดุ (SS304/SS316) ข้อกำหนดอุณหภูมิที่นั่ง และข้อกำหนด OEM/เครื่องหมายใดๆ ใช้แบบฟอร์มสอบถามหรืออีเมลinfo@cnleadtek.comโดยตรง.
ขั้นตอนที่ 2 - รับใบเสนอราคา
ระดับราคาจำนวนมาก ต้นทุนเครื่องมือ OEM (ถ้ามี) และเอกสารประกอบการรับรองที่มีอยู่รวมอยู่ด้วย เอกสารข้อมูลและการวาดมิติพร้อมใบเสนอราคา
ขั้นตอนที่ 3 - ตัวอย่างการประเมิน
ตัวอย่างฟรีสำหรับผู้ซื้อที่มีคุณสมบัติเหมาะสม (ผู้จัดจำหน่าย, OEM, ผู้รับเหมาโครงการ) ขนาดมาตรฐาน จัดส่งภายใน 5-7 วันทำการ
ขั้นตอนที่ 4 - การผลิตและการจัดส่ง
ขนาดมาตรฐาน (½"–4", CF8/SS304, JIS Type 10K): 7–10 วันทำการ เช่น-ใช้งานได้สำหรับ-การกำหนดค่าในสต็อก
ข้อกำหนดเฉพาะ (CF8M/SS316, เกรดเบาะนั่งพิเศษ, เครื่องหมาย OEM): 15–25 วันทำการ
จัดส่งเอกสาร QC ครบถ้วนทุกคำสั่งซื้อ
คำถามที่พบบ่อย
ถาม: "JIS Type 10K" บนบอลวาล์วมีหน้าแปลนหมายถึงอะไร
ตอบ: JIS (มาตรฐานอุตสาหกรรมของญี่ปุ่น) ประเภท 10K หมายถึงระดับแรงดันและรูปแบบการเจาะหน้าแปลนที่กำหนดภายใต้ JIS B 2220 "10K" หมายถึงระดับแรงดันปกติที่ 10 กก./ซม.² (ประมาณ 1 MPa / 145 PSI) ที่อุณหภูมิอ้างอิง เป็นคลาสหน้าแปลน JIS ที่ใช้กันอย่างแพร่หลายในงานท่ออุตสาหกรรมทั่วญี่ปุ่น เกาหลีใต้ และโครงการมาตรฐาน JIS- ในเอเชียตะวันออกเฉียงใต้
ถาม: มาตรฐานการออกแบบสำหรับบอลวาล์วหน้าแปลนพร้อมที่จับที่ล็อคได้นี้คืออะไร?
ตอบ: วาล์วได้รับการออกแบบสำหรับ ASME B16.34 โดยมีขนาดหน้า-ถึง-หน้าตาม JIS B 2002 ขนาดหน้าแปลนตาม JIS B 2220 และการตรวจสอบตาม JIS B 2003
ถาม: ด้ามจับแบบล็อคได้เป็นแบบมาตรฐานหรือเป็นการอัพเกรดเสริมหรือไม่
ตอบ: ที่จับคันโยกแบบล็อคได้เป็นคุณสมบัติมาตรฐานของรุ่นนี้ - ไม่ใช่การอัปเกรดแบบชำระเงินหรือการปรับเปลี่ยนภาคสนาม ทุกยูนิตจัดส่งพร้อมที่จับล็อคได้ตามที่ออกแบบ
ถาม: ระดับอุณหภูมิของบอลวาล์วหน้าแปลน JIS นี้อยู่ที่เท่าไร?
ตอบ: ด้วยวัสดุที่นั่งและซีล M111: -40 องศาถึง 200 องศา ด้วยการอัพเกรด M111+20 %CF (เสริมด้วยคาร์บอนไฟเบอร์): -40 องศาเป็น 240 องศา โปรดระบุอุณหภูมิการทำงานของคุณเมื่อส่ง RFQ เพื่อให้เรายืนยันแพ็คเกจที่นั่งที่ถูกต้องได้
ถาม: วาล์วนี้ป้องกันไฟ-เป็นมาตรฐานการออกแบบที่ปลอดภัยหรือไม่
ก. ใช่. การออกแบบป้องกันอัคคีภัย-เป็นคุณลักษณะมาตรฐานของรุ่นนี้ ไม่ใช่ข้อกำหนดเสริม ทำให้เหมาะสำหรับการรวมไว้ในรายการวัสดุน้ำมันและก๊าซ ปิโตรเคมี และโครงการ LNG ที่ต้องมีใบรับรอง-วาล์วนิรภัยสำหรับไฟ
ถาม: มีการออกแบบป้องกันไฟฟ้าสถิต-รวมอยู่เป็นมาตรฐานหรือไม่
ก. ใช่. การป้องกันไฟฟ้าสถิต-เป็นมาตรฐานในทุกยูนิต โดยจัดให้มีเส้นทางนำไฟฟ้าระหว่างลูกบอล ก้าน และตัวเครื่องเพื่อกระจายประจุไฟฟ้าสถิตจากสื่อไหล - ที่จำเป็นสำหรับบริการของเหลวไวไฟและการติดตั้งในพื้นที่อันตราย
ถาม: มีขนาดอะไรบ้าง?
ตอบ: ช่วงมาตรฐานคือ 1/2 นิ้วถึง 4 นิ้ว (DN15 ถึง DN100) ใน JIS ประเภท 10K ติดต่อ LEADTEK เพื่อสอบถามสินค้าในขนาดที่ใหญ่กว่าหรือประเภทแรงดันอื่น
ถาม: LEADTEK สามารถจัดหาเครื่องหมาย OEM หรือฉลากส่วนตัวได้หรือไม่
ก. ใช่. สามารถแกะสลักโลโก้ของลูกค้า หมายเลขชิ้นส่วน ระดับแรงดัน และเกรดวัสดุด้วยเลเซอร์ได้โดยตรงบนตัววาล์ว สำหรับผู้จัดจำหน่ายที่สร้างกลุ่มผลิตภัณฑ์ฉลากส่วนตัว- เรายังสามารถปรับแต่งพื้นผิวที่จับและผลิตบรรจุภัณฑ์ภายนอกที่มีตราสินค้าได้ รวมข้อกำหนดการมาร์กของคุณใน RFQ แล้วเราจะยืนยันความเป็นไปได้และต้นทุนเครื่องมือใดๆ ในขั้นตอนการเสนอราคา
ถาม: มีเอกสาร QC ใดบ้างในการจัดส่งแต่ละครั้ง
ตอบ: การจัดส่งทุกครั้งจะมีใบรับรองการทดสอบแรงดันตามมาตรฐาน JIS B 2003 สำหรับคำสั่งซื้อโครงการที่ต้องการการตรวจสอบย้อนกลับของวัสดุอย่างเต็มรูปแบบ เราจะจัดทำรายงานการทดสอบโรงงาน (MTR) ที่เชื่อมโยงกับหมายเลขความร้อนของแต่ละชุดการหล่อ การตรวจสอบโดยบุคคลที่สาม-โดย SGS, Bureau Veritas หรือ TÜV สามารถจัดเตรียมได้ตามคำขอและค่าใช้จ่ายของผู้ซื้อ มีใบรับรอง ISO 9001 และการประกาศ RoHS เป็นเอกสารสนับสนุนมาตรฐาน
ถาม: MOQ สำหรับคำสั่งซื้อจำนวนมากคืออะไร?
ตอบ: มาตรฐานขั้นต่ำคือ 100 ชิ้นต่อขนาดและชุดข้อกำหนดสำหรับการกำหนดค่า JIS Type 10K สำหรับคำสั่งซื้อโครงการที่ระบุหลายขนาดใน BOM เดียว คำสั่งซื้อขนาดผสม-จะได้รับการยอมรับโดยมีขั้นต่ำต่อ-ขนาดเท่ากัน หากคุณกำลังประเมินวาล์วนี้สำหรับสายผลิตภัณฑ์ใหม่หรือข้อกำหนดเฉพาะของโครงการ จะมีตัวอย่างฟรีให้สำหรับผู้ซื้อที่มีคุณสมบัติเหมาะสม - ติดต่อทีมส่งออกของเราพร้อมกับบริษัทและรายละเอียดการสมัครของคุณ
บอลวาล์วหน้าแปลน JIS ผลิตจากผู้ผลิตโดยตรง
ไม่ว่าคุณจะเป็นผู้จัดจำหน่ายวาล์วที่ครอบคลุมตลาดมาตรฐาน JIS- OEM ที่รวมระบบแยกส่วนแบบล็อคได้เข้ากับอุปกรณ์ในกระบวนการผลิต หรือทีมจัดซื้อ EPC ที่ระบุรายการวัสดุของโครงการ - ทีมวิศวกรรมและการส่งออกของ LEADTEK พร้อมที่จะสนับสนุนความต้องการของคุณ
ส่ง RFQ ของคุณพร้อมข้อกำหนดขนาด ปริมาณ เกรดวัสดุ และอุณหภูมิที่นั่ง เราตอบกลับภายใน 24 ชั่วโมงพร้อมแจ้งราคา ระยะเวลาดำเนินการ และเอกสารฉบับเต็ม
